生產能力：3-45t/h
設備介紹

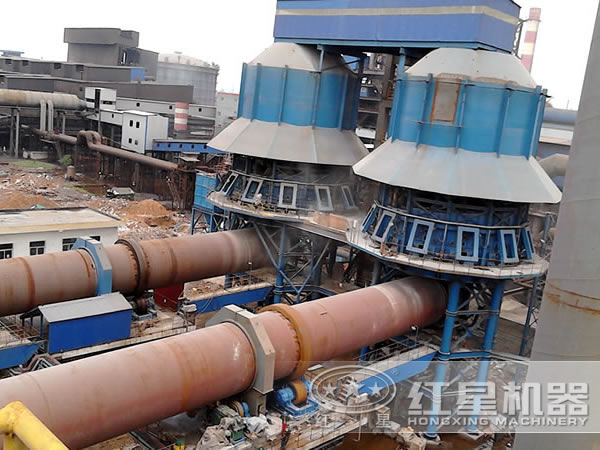

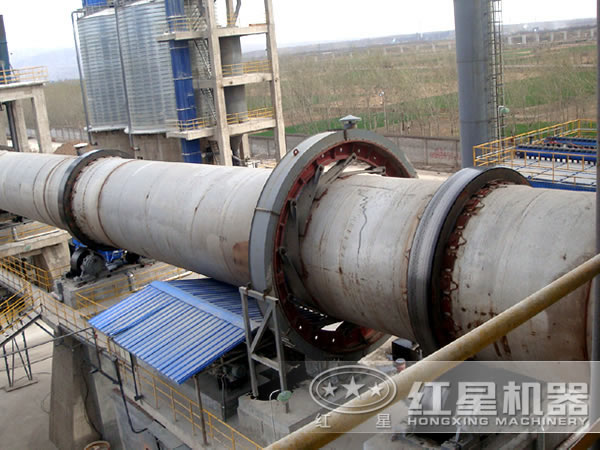

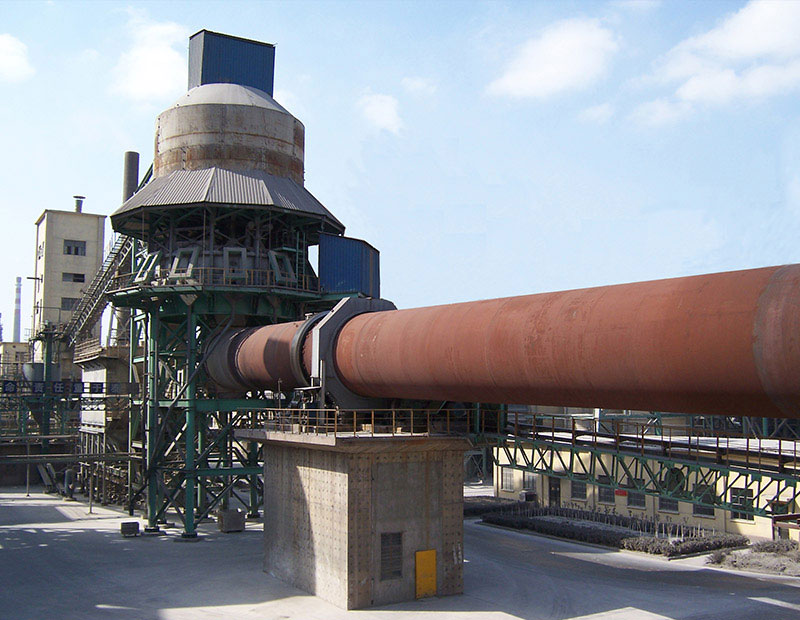

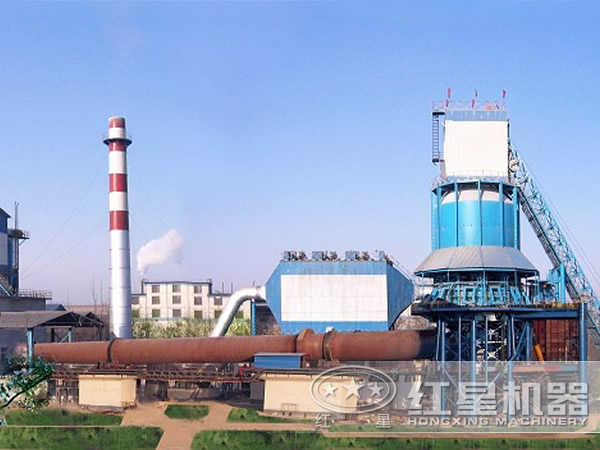

海綿鐵回轉窯主要用于加工海綿鐵，在回轉窯爐體內，利用煤、焦炭、然氣或氫氣，對鐵礦石或鐵精礦球團進行低溫還原，即可形成海綿鐵，海綿鐵經過破碎、磨礦、磁選加工可應用于冶金、化工、冶煉等領域。海綿鐵回轉窯的窯頭采用罩殼氣封、迷宮加彈簧剛片雙層柔性密封裝置，變頻電動機、窯尾采用石墨柔性密封裝置，配置高，性能可靠。
物料介紹
海綿鐵又稱直接還原鐵，是指采用優質礦石，利用氧化還原反應原理而得到的鐵質物質，具有反洗頻率低、抗壓強度高、比表面積大、活性高、再生效果好、不粉化、不板結等優點，由于海綿鐵形如海綿，所以稱為海綿鐵，經過破碎、提純處理的海綿鐵已廣泛用于煉鋼、煉鐵。
設備優點
1、結構特殊
止推滾輪、胎環、窯殼、窯頭、窯尾、燃燒裝置等部分組成，結構設計合理，運行可靠。
2、工藝精湛
海綿鐵回轉窯的焊接、鑄造、噴漆、設計都結合了國外先進技術，工藝精湛，經濟、環保。
3、占地面積小
冷卻器和窯頭罩采用一體化豎式設計，整體占地面積小，節省土地投資面積，價格也實惠。
4、熱效率高
海綿鐵回轉窯通過導流、對流、熱輻射等的方式對原料傳熱，確保煅燒效率高。
運轉原理
海綿鐵回轉窯運行中，由輸送裝置和給料裝置將原料送到窯頭上端，原料由進料口進入筒體內，窯體會隨著專業的托輪進行相反的運動回轉，使原料在筒內按內壁轉動的方向翻轉，物料在窯體進分鍛煉等工藝，完成分解，成品從排料口進行排出，從而進入冷卻機進行冷卻作業，窯頭有專業的燃料噴嘴，通過在機器內部的燃燒，使物料發生非常充分的物理、化學反應，提高產率。
技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
作者：武永蘭 發布時間：2016-03-07 15:38:50 更新時間：2022-07-15 15:34:46
