產品介紹

液壓圓錐破碎機

液壓圓錐破碎機是圓錐破碎機的一種，根據液壓缸的多少可以分為單缸液壓圓錐破碎機和多缸液壓圓錐破碎機。液壓圓錐破碎機的生產能力、破碎比和應用范圍都比較大，既可以破碎石灰石等非金屬物料，也可以破碎赤鐵礦等金屬物料，在生產線中主要起到中碎、細碎或超細碎物料的作用。

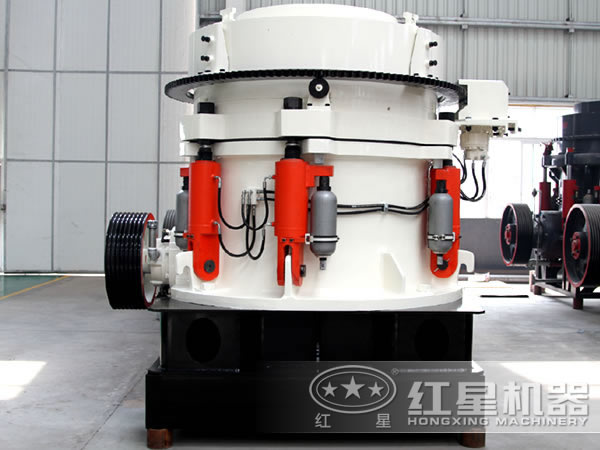

圖片實拍

液壓圓錐破碎機

液壓圓錐破碎機

性能特點

液壓圓錐破碎機

1、運行平穩：液壓圓錐破碎機使用的保險裝置完善，液壓系統起著支持破碎機錐體、調節排礦口、實現過載保護等三大作用。液壓圓錐破碎機調節排礦口及排除非破碎物只需1分鐘左右就可完成，所以設備運轉穩定，耐磨件磨損小，設備故障率低；

2、產品粒形好：液壓圓錐破碎機也是采用的層壓破碎方式，但是我公司通過對偏心距、腔型和運動參數的調整，使得破碎出來的物料針片狀少，產品多呈立方體，并且對耐磨件磨損??；

3、壽命長：采用特殊的潤滑裝置，避免了軸和軸承之間的摩擦接觸，機架結構加強、軸承使用特殊的材料，其承載能力更強、可靠性更高、使用壽命更長。

內部結構

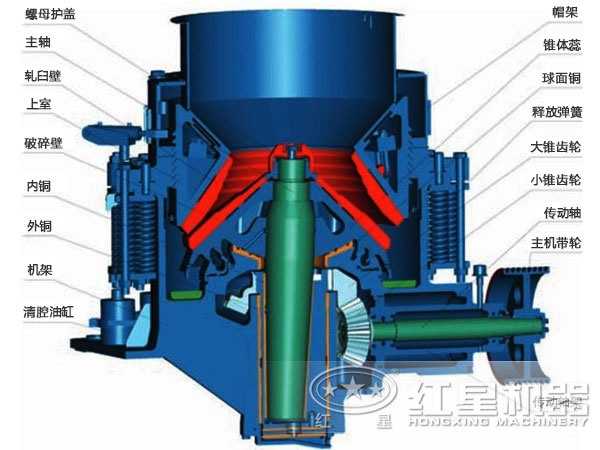

液壓圓錐破碎機結構圖

液壓圓錐破碎機主要由傳動軸、偏心套、球軸承、液壓保險裝置、調整環、皮帶輪、機架等部件組成。

工作原理

液壓圓錐破碎機工作時，偏心軸上的動錐在電動機的帶動下不停地周期性的擺動，使得動錐和靜態錐之間的距離不斷的發生變化，物料從進料口進入破碎腔后受到動錐和靜錐的擠壓后破碎，經過多次的擠壓破碎達到要求粒度后從出料口排出。

當液壓圓錐破碎機在工作過程中遇到過硬的、難破碎物料時，其液壓保護裝置啟動，通過增大排料口的大小將雜物排出液壓圓錐破碎機。

技術參數

  • 多缸液壓圓錐破碎機
  • 單缸圓錐破碎機
  • 全液壓圓錐破碎機
型號 腔型 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力（t/h） 電機功率 主機重量
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

SC單缸圓錐破中碎系列技術參數：

型號 腔型  給料口尺寸 （mm） 最大進料尺寸 （mm） 最小排料口尺寸 （mm） 電機功率 （kw） 處理能力（t/h）
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC單缸圓錐破細碎系列技術參數：

型號 腔型 給料口尺寸 （mm） 最大進料尺寸 （mm） 最小排料口尺寸 （mm） 電機功率 處理能力 （t/h）
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號 腔型 破碎錐大端直徑 給料口尺寸 最大給料尺寸 排料口調整范圍 處理能力（t/h） 電機功率 主機重量
GYS 300 C1 910 175 140 13-38 81-180 90 10
C2 102 80 9-22 60-180
F1 76 60 3-16 36-145
F2 41 30 3-13 36-130
GYS 400 C1 1200 241 190 19-51 207-400 200 20
C2 210 168 16-38 162-350
C3 137 110 13-31 126-310
F1 105 85 8-25 109-230
F2 89 70 6-16 82-230
F3 64 50 3-16 40-230
GYS 500 C1 1600 269 215 25-64 280-650 280 40
C2 241 190 22-51 258-450
C3 209 170 16-38 180-410
F1 133 105 10-25 162-355
F2 89 70 6-19 136-330
F3 70 55 5-13 90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同
